一、 项目概述

根据项目情况及显示要求，本次将展厅原有的LED老旧大屏进行拆除后安装一套全新的LED大屏设备。

二、 整体设计

本项目根据使用需求，对整体显示效果和功能进项提升，显示系统设计如下：

显示屏屏体设计

1. 产品规格：室内全彩色表贴P2 LED显示屏；
2. 显示控制系统：专业显示屏控制系统；
3. 配色为 1R,1G,1B;
4. 物理像素间距：2mm；
5. 显示屏净尺寸13.44m*4.8m，屏体分辨率：6720*2400；

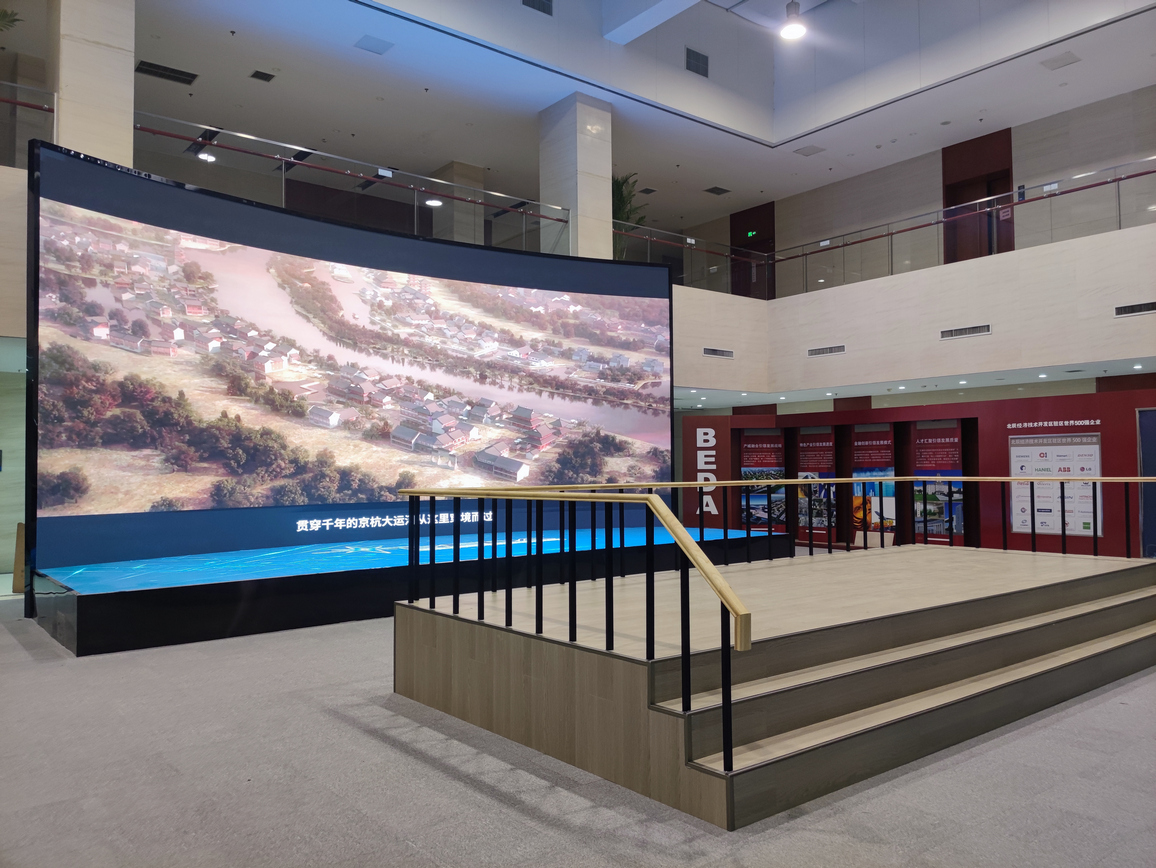

显示屏安装采用曲面方式进行安装。

三、 施工准备

3.1 前期准备

1. 组建施工队伍，进行技术及安全培训；
2. 确认施工时间、设备临时存放地及施工垃圾存放地；
3. 入场相关手续办理。

3.2 踏线走访

确定具体施工技术方案，配合业主做好协调工作。确定临时用电、用水设施位置、结构和内容。

3.3 安全防护

1. 对施工区域进行围挡隔离，禁止无关人员闯入，避免造成安全事故。
2. 所有进场施工人员统一佩戴安全帽以及安全反光背心。
3. 现场严禁吸烟、饮酒。电工、机具操作人员必须持证上岗。

3.4 地面保护

在施工处铺设地面防护膜进行地面的保护，避免施工期间划伤瓷砖。

3.5 施工时间

鉴于大楼内工作人员日常工作时间为8:30至17:30，为了避免影响日常工作，施工时间暂定于工作日18:00后以及节假日整天进行。计划5月底或6月初进场施工，工期约为30日。

3.6 文明施工

除正常施工发出的声响外，现场任何人员不得喧哗吵闹。每日施工完成后按要求清理现场后，有序离场。

四、 具体施工内容

4.1 展示台施工

展示台全部拆除，垃圾材料清运。展示台围栏保留，后期将安装至新屏体前方指定位置。

对展示台下地面进行清理，清理后接近原有地面外观。

4.2 地面施工

地屏全部拆除。拆除后，地面为约1.5米左右的深坑，处理方式如下：

1. 搭建钢结构支架；
2. 支架上铺设板材；
3. 最后用水泥砂浆进行地砖铺设，地砖完成面与原有地面持平，尽可能避免色差。

4.3 显示屏钢结构施工

立屏全部拆除。拆除后，对钢结构进行施工，以满足全新LED屏体的安装。主受力钢结构构件均采用Q235B钢。斜拉角钢、钢丝网等附属构件采用Q235钢。

钢结构安装方式采用分节分段焊接。安装搭设脚手架进行施工，并在脚手架搭设防落跳板，保证人员的人身安全。钢结构需现场加工焊接，将钢结构精准固定。

施工要点：

①安装前，确定型号、尺寸与设计要求安装位置是否一致。

②核实结构顶部标高，切实保证安装位置高度。

③保证按照要求与预埋件连接正确牢固。

④安装时做好安全防护工作，切实保证施工安全。

4.4 屏体安装

显示屏屏体安装质量的好坏直接影响到显示屏的显示效果和显示屏将来的运行稳定性。施工人员由受过培训且合格的专业人员直接进行操作，并在安装的全过程进行监督检验。

4.5 配套设备安装

配套设备包括控制机箱、HDMI输入板卡、DVI输出板卡、配电柜、多媒体功放机、音箱等。

1. 所有设备进场后进行外观检查以及开箱检验。
2. 配套设备固定安装到屏体后方相应位置。

4.6 系统布线连接

• 显示屏布线

弱电部分布线：采用专用线材，在安装过程中，注意线材的方向性与插紧程度，使线材接触良好。

强电部分联线：采用接线端子，注意相线与零线、地线之间的分配，防止错接、搭接。

• 信号控制线的联线

信号线均选自专业厂家，保证质量与贯通性。使设备的各路信号能够达到足够强度，从而保证正常稳定的工作

4.7 系统检测调试

对于LED大屏幕显示系统，系统调试采用多人复查的检测/调试方法，整个检测、调试过程设计为从以下几个方面着手进行：

• 系统连线的检测

由专业电子工程师对显示屏系统的所有线路连接做统一的检验、测试，确保供电回路、信号传输回路所有线路连接准确无误、畅通无阻。

• 控制系统的调试

①由专业电子工程师对控制系统、机房设备、外围设备、音视频设备以及信号传输线路进行统一的全面检验、测试。确保控制系统的正常运行。

②由专业软件工程师对系统控制软件进行调试，并做必要的模拟运行，检验操作软件的稳定性。

• 供电系统的调试

①由专业电子工程师对供电系统的容量和盈余做认真的测试和计算，确保供电系统的可靠性、稳定性。

②检验供电回路的线缆敷设情况，确保回路的畅通，无断路、短路现象，保证供电系统的安全性。

③对供电回路进行通电测试，确保整个供电系统的安全运转。

• 显示系统的检测、调试

在系统正常供电的情况下，通过检验仪器设备、目测等方法，对显示系统进行检验、调试，保证信号传输无误。

对发光材料进行测试，保证屏体的亮度、亮度均匀性、色饱和度、白平衡、灰度、对比度等参数均能满足行业标准和用户的使用要求。

• 网络系统的调试

将控制系统同用户的局域网或Internet相连，测试网络系统的安全与通畅。并做网络数据的模拟传输。

• 多媒体系统的调试

连接多媒体系统和显示屏控制系统，做音/视频信号的传输测试，确保多媒体系统的正常运转。
